在现代化工厂的配电体系中，动力柜与照明箱看似分工明确，实则互为表里。我走访过不少改造项目，发现一个普遍痛点：设计阶段各自为政，导致后期运维时线路交叉、保护配合失当，甚至引发越级跳闸。渝中区音迪娱网络技术在承接多个电气成套项目后，深刻意识到——真正的协同设计，不是简单地把设备塞进同一个配电间。

动力柜与照明箱的“隐形冲突”

动力柜负责电机、泵组等大负荷设备，冲击电流大，谐波含量高；照明箱则服务灯具、插座等敏感负载，对电压暂降和电磁干扰极为敏感。若两者在配电箱内共用同一母排或接地系统，照明回路常因动力启动瞬间的压降而“闪灭”，这在精密加工车间是致命缺陷。我们曾测试过一组数据：当一台37kW风机直接启动时，同母排照明回路电压跌落超过12%，导致LED驱动电源保护性关断——这并非个案。

更深层的问题在于保护选择性。照明箱往往配置C型微断，而动力柜多用D型或K型断路器。当末端短路时，若上下级整定电流级差不合理，照明箱的进线开关可能先于动力柜动作，造成大面积停电。这正是很多工厂“小故障大跳闸”的根源。

协同设计的三个关键维度

要解决上述矛盾，需从三个维度入手：配电架构、保护配合与接地策略。首先，建议在配电箱层级就做物理隔离——动力回路与照明回路分设母线段，中间加装隔离变压器或电抗器。其次，保护配合上，遵循“下级优先”原则：照明箱的馈线断路器选择B型曲线，进线用C型；动力柜则统一采用D型曲线，且上下级电流比至少保持1.6:1。我们内部标准要求，电气成套图纸必须附完整的配合计算书，否则不予出图。

接地策略常被忽视，其实至关重要。动力柜的谐波电流会通过PE线耦合到照明箱，造成零地电压偏高。解决方案是采用TN-S系统，并在两柜之间加装专用接地排，避免环形回路。某次改造中，我们通过将PE线从40×4铜排升级为50×5，零地电压从2.8V降至0.9V，照明故障率下降70%。

从设计到落地的实践建议

图纸上的协同，不等于现场能实现。我建议在施工阶段重点关注三点：

• 电缆敷设：动力电缆与照明电缆分层桥架，间距不小于300mm；若必须共架，加装金属隔板。

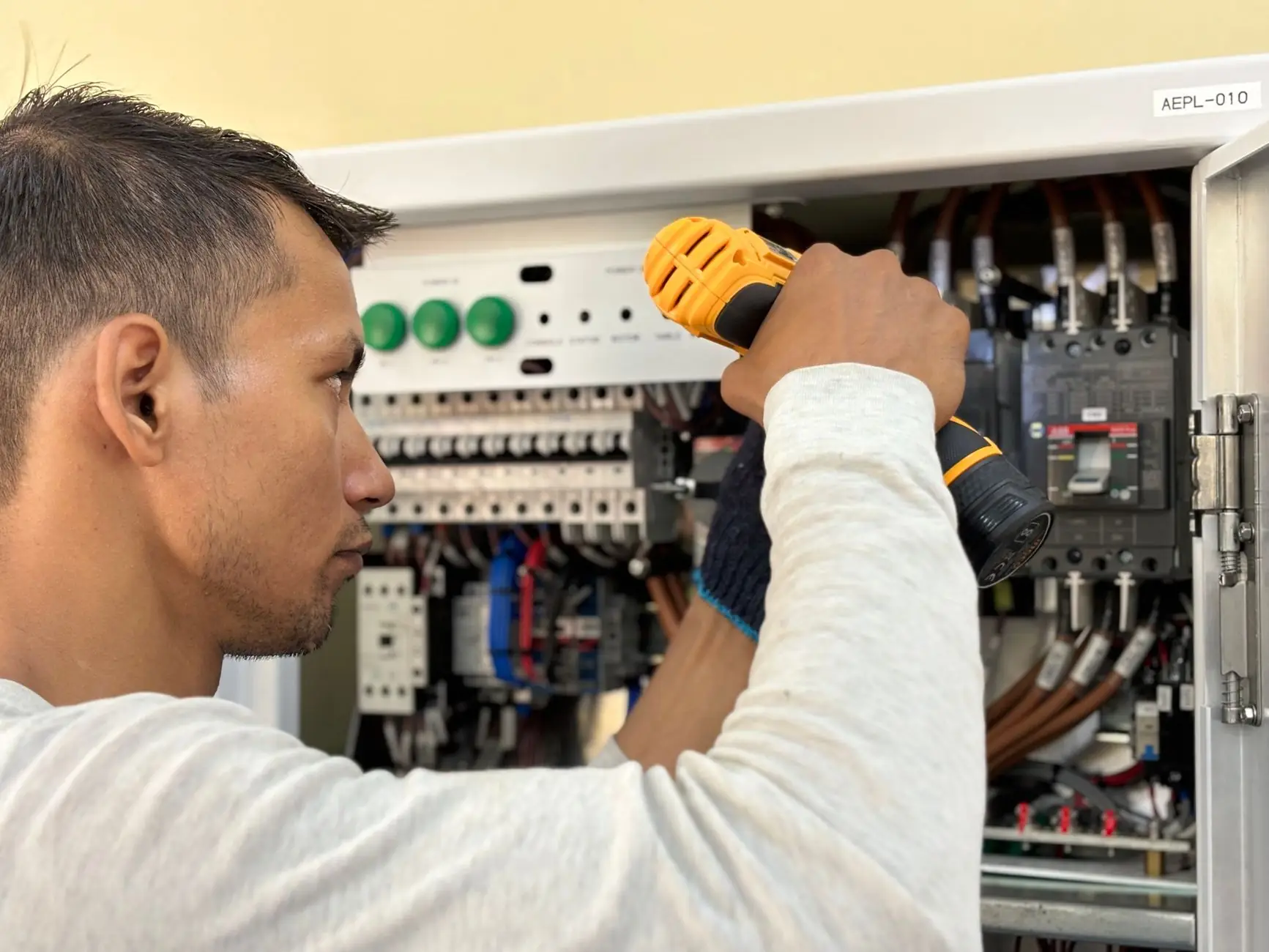

• 接线工艺：配电箱内部，动力端子排与照明端子排分列两侧，中间留检修通道。
• 标识规范：每个回路标注负载类型、容量和所属系统，杜绝“万能标识”。

我们曾为一间电子厂房做电气成套，正是靠这三点将后期运维误操作率从15%降到接近零。此外，照明箱和动力柜的温升试验数据必须归档——夏季高温时，柜内温度超过45℃可能导致断路器降容，这一点很多图纸会遗漏。

回看这些年的项目，真正优秀的协同设计，往往是在细节里见功夫。不是堆砌高端元器件，而是让动力柜与照明箱在同一个配电体系里各司其职、互不干扰。作为渝中区音迪娱网络技术的技术编辑，我始终认为：电气系统越复杂，越需要回归基础原理。未来随着智能配电和物联网技术的发展，两柜之间的数据交互会更紧密，但物理层面的可靠隔离与保护配合，仍是不可动摇的基石。
